Regulatory z komunikacją KNX

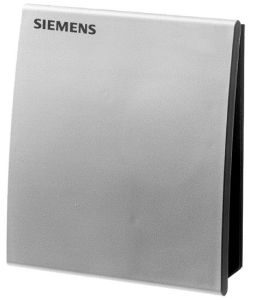

Siemens QAX30.1
Zadajnik temperatury z interfejsem PPS2 stosowany z:
– regulatorami serii DESIGO RXC, RXB, RXL, i RXA (PPS2)
– sterownikami DESIGO PX
– urządzeniami z interfejsem PPS2
•Pomiar temperatury w pomieszczeniu
•Pokrętło do ustawiania wartoci zadanej temperatury (tylko QAX31.1)
•Interfejs PPS2 do podłączenia regulatora (sterownika)
•Gniazdo do podłączenia narzędzia do uruchamiania i serwisu lub terminala serwisowego

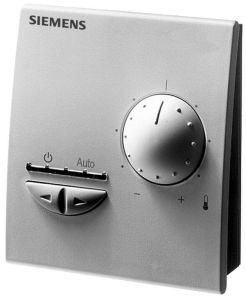

Siemens QAX32.1
Zadajnik temperatury z interfejsem PPS2 stosowany z:
– regulatorami serii DESIGO RXC, RXB, RXL, i RXA (PPS2)
– sterownikami DESIGO PX
– urządzeniami z interfejsem PPS2
•Pomiar temperatury w pomieszczeniu
•Pokrętło do ustawiania wartości zadanej temperatury (tylko QAX31.1)
•Interfejs PPS2 do podłączenia regulatora (sterownika)
•Gniazdo do podłączenia narzędzia do uruchamiania i serwisu lub terminala serwisowego

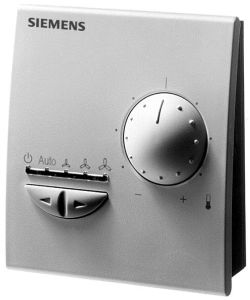

Siemens QAX33.1
Zadajnik z interfejsem PPS2 stosowany z:
– regulatorami serii DESIGO RXC, RXB, RXL, i RXA (PPS2)
– sterownikami DESIGO PX
– urządzeniami z interfejsem PPS2
•Pomiar temperatury w pomieszczeniu
•Pokrętło do ustawiania wartocić zadanej temperatury
•Przełącznik wyboru trybu regulacji(/ Auto)oraz ręcznego sterowania prędkości wentylatora w układach klimakonwektorowych (maks. 3 prędkości)
•Interfejs PPS2 do podłączenia regulatora (sterownika)
•Gniazdo do podłączenia narzędzia do uruchamiania i serwisu lub terminala serwisowego

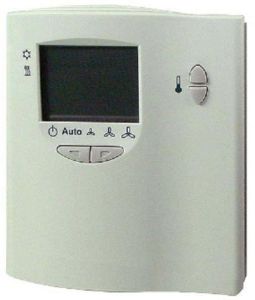

Siemens QAX34.3
- Pomiar temperatury w pomieszczeniu
- Przyciski do ustawiania wartości zadanej temperatury w pomieszczeniu
- Przełącznik do wyboru trybu pracy (Wył/Auto) i ręcznego sterowania prędkością wentylatora klimakonwektora (do 3 biegów)
- Wyświetlacz pokazujący temperaturę w pomieszczeniu i tryb pracy
- Razem z nowymi regulatorami RXB i RXL może służyć do ustawiania parametrów

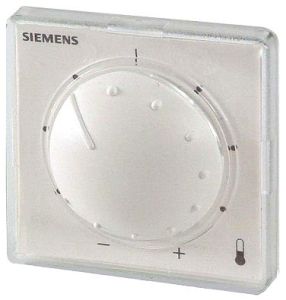

Siemens QAX39.1
Zadajnik uniwersalny
stosowany z: – regulatorami serii DESIGO RXC, RXB, RXL, i RXA (PPS2)
– sterownikami DESIGO PX
– urządzeniami z interfejsem PPS2
•Do zewnętrznej nastawy wartości zadanej

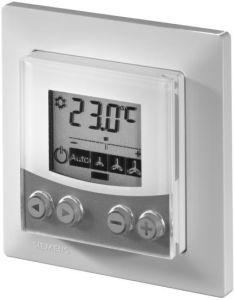

Siemens QAX84.1
Zadajnik podtynkowy z komunikacją PPS2
stosowany z:
– regulatorami serii DESIGO RXC, RXB, RXL, i RXA (PPS2)
– sterownikami DESIGO PX
– urządzeniami z interfejsem PPS2
•Pomiar temperatury
•Przyciski do zmiany nastawy temperatury
•Przyciski do wyboru trybu pracy lub ręczne sterownie wentylatorem w klimakonwektorach (3 prędkości)
•Wywietlacz LCD ze wskazywaniem temperatury i trybu pracy
•Komunikacja PPS2 z regulatorami (sterownikami)
Siemens QAX98.4
Bezprzewodowe i bezbateryjne zadajniki pomieszczeniowe z interfejsem EnOcean
Używane z następujcymi urządzeniami:
– RXC (razem z bramką EnOcean/LONWORKS, RXZ95.1/LON)
– RXB (razem z bramką EnOcean/KNX, RXZ97.1/KNX)
– Urządzenia z komunikacją KNX lub LONWORKS®
•Pomiar temperatury pomieszczenia
•Zadajnik temperatury pomieszczenia
•Dowolnie programowalny przycisk
•Przełącznik kroków
•Zasilanie przez ogniwa słoneczne
•Używane razem z odpowiednią bramką

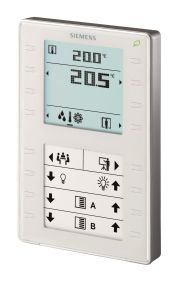

Siemens QMX3.P37
Czujniki i zadajniki pomieszczeniowe do montażu naściennego z komunikacją KNX PL-Link,KNX S-mode i KNX LTE-Mode
Czujniki i zadajniki pomieszczeniowe z komunikacją KNX (w trybachS-mode orazLTE-mode) lub KNX PL-Link (do Desigo™ Total Room Automation):
•Funkcja optymalizacji zużycia energii("Zielony listek”)
•Pomiar temperatury, wilgotności istężenia CO2 w pomieszczeniu
•Sterowanie oświetleniem, żaluzjami oraz scenami
•Regulacja temperatury(PID), wilgotności lub jakości powietrza w pomieszczeniu (KNXS-mode)
•Wyświetlacz LCD do prezentacji pomiaru temperatury pomieszczenia, aktualnego trybu pracy, etc.
•Miejsce na etykiety do oznaczenia przycisków oświetlenia, żaluzji, scen (możliwość dostosowania, szablon programu MS Word)
•Obsługa przy pomocy 8 lub 16przycisków dotykowych
•Komunikacja KNX (S-mode,LTE-Mode) lub KNX PL-Link(do TRA, obsługa plug & play)
•Zasilany bezpośrednio z magistrali KNX
•Diody LED do sygnalizacji stanu przycisków,ułatwiające znalezienie urządzenia w wyciemnionym pomieszczeniu

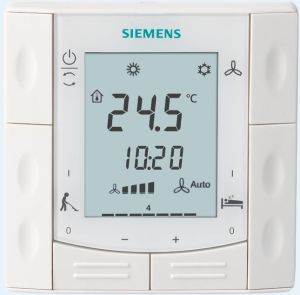

Siemens RDF301.50
Pomieszczeniowe regulatory temperatury do montażu w puszkach podtynkowych, z wyświetlaczem LCD, do klimakonwektorów i sprężarek w urządzeniach typu DX (z bezpośrednim odparowaniem)
- Do ogrzewania i/lub chłodzenia
- Komunikacja KNX
- Wyjścia sterujące 2-stawne lub 3-stawne
- Wyjście dla wentylatora 1-biegowego lub 3-biegowego
- 2 wejścia wielofunkcyjne: czytnik kart, zewnętrzny czujnik temperatury w pomieszczeniu / powietrza obiegowego (QAH11.1, QAA32), przełączanie ogrzewanie / chłodzenie, przełączanie trybu pracy, styk okienny, sygnalizator puntu rosy, załączenie nagrzewnicy elektrycznej, styk alarmowy
- Tryby pracy: Komfort, Ekonomiczny i Ochrona
- Automatyczne lub ręczne przełączanie ogrzewanie/chłodzenie
- Nastawiane parametry instalacji i regulacji
- Ograniczenie minimalnej i maksymalnej wartości zadanej
- Podświetlany wyświetlacz
- Kolor obudowy: biały (RAL 9003)
Wybierane aplikacje:
- układ 2-rurowy
- układ 2-rurowy z nagrzewnicą elektryczną
Siemens RDF302
Pomieszczeniowy regulator temperatury z wyświetlaczem do montażu w podtynkowych puszkach przyłączeniowych przeznaczony do klimakonwektorów i sprężarek w urządzeniach typu DX (z bezpośrednim odparowaniem czynnika).
- Do ogrzewania i/lub chłodzenia
- Komunikacja Modbus
- Wyjścia sterujące 2-stawne lub 3-stawne
- Wyjście dla wentylatora 1- lub 3-biegowego
- 2 wejścia wielofunkcyjne: czytnik kart, zewnętrzny czujnik temperatury w pomieszczeniu / powietrza obiegowego (QAH11.1 lub QAA32), przełączanie ogrzewanie / chłodzenie, przełączanie trybu pracy, styk okienny, sygnalizator punktu rosy, załączanie nagrzewnicy elektrycznej, styk alarmowy
- Tryby pracy: Komfort, Ekonomiczny i Ochrona
- Automatyczne lub ręczne przełączanie ogrzewanie / chłodzenie
- Nastawiane parametry instalacji i regulacji
- Ograniczenie minimalnej i maksymalnej wartości zadanej
- Podświetlany wyświetlacz
- Kolor obudowy: biały (RAL 9003)
Wybierana aplikacja:
- układ 2-rurowy
- układ 2-rurowy z nagrzewnicą elektryczną
- układ 4-rurowy
Siemens RDF600KN
Pomieszczeniowe regulatory temperatury z komunikacji KNX, do montażu podtynkowego
do klimakonwektorów 2-rurowych, klimakonwektorów 2-rurowych z nagrzewnic elektrycznych oraz klimakonwektorów 4-rurowych do sprężarek w urządzeniach z bezpośrednim odparowaniem (DX)

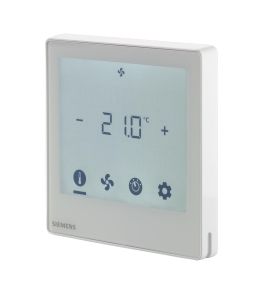

Siemens RDF800KN
Regulator pomieszczeniowy KNX z ekranem dotykowym do klimakonwektorów 2-rurowych, 2-rurowych z nagrzewnicą elektryczną i 4-rurowych
Do instalacji uniwersalnych oraz do sprężarek w urządzeniach z bezpośrednim odparowaniem (DX)
Siemens RDG10KN
Pomieszczeniowy regulator temperatury z komunikacją KN
do klimakonwektorów oraz do zastosowań uniwersalnych
•Komunikacja z wykorzystaniem magistrali danych KNX (tryb S i tryb LTE)
•Podświetlany wyświetlacz
•Regulacja 2P / PI / P
•Wyjścia sterowania ON/OFF, PWM lub 3-stawnego
•Wyjścia sterowania wentylatorem 3- lub 1-biegowym
•3 wielofunkcyjne wejścia dla styku karty magnetycznej, wyniesionego czujnika temperatury, itp...
•Tryby pracy: Komfort, Ekonomiczny i Ochrona
•Automatyczne lub ręczne sterowanie prędkością pracy wentylatora
•Automatyczne lub ręczne przełączanie ogrzewanie / chłodzenie
•Ograniczenie minimalnej i maksymalnej wartości zadanej temperatury w pomieszczeniu
•Regulacja zależna od temperatury powietrza w pomieszczeniu lub powietrza powrotnego
•Ustawiane parametry uruchomienia i regulacji
•Uruchomienie za pomocą programu Synco ACS700, pakietu ETS3 Professional lub lokalnego interfejsu HMI regulatora
•Integracja w systemie Synco
•Integracja w systemie DESIGO, z wykorzystaniem adresowania grupowego
(ETS3) lub adresowania indywidualnego
•Integracja w systemach firm trzecich, z wykorzystaniem adresowania
grupowego (ETS3

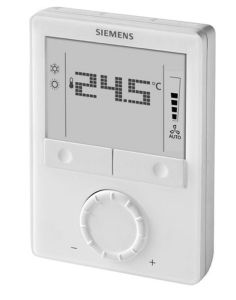

Siemens RDG160KN
- Komunikacja KNX
- Do zastosowań z sygnałem sterującym DC i wyjściem do wentylatora DC lub 3-biegowego
- Do zastosowań z sygnałem sterującym 2-stawnyn i wyjściem do wentylatora DC
- 3 wejścia wielofunkcyjne: czytnik kart, zewnętrzny czujnik temperatury w pomieszczeniu / powietrza obiegowego (QAH11.1, QAA32), przełączanie ogrzewanie / chłodzenie, przełączanie trybu pracy, styk okienny, sygnalizator puntu rosy, załączenie nagrzewnicy elektrycznej, styk alarmowy
- Tryby pracy: Komfort, Ekonomiczny i Ochrona
- Automatyczne lub ręczne sterowanie wentylatorem EC lub 1-/3-biegowym
- Automatyczne lub ręczne przełączanie ogrzewanie / chłodzenie
- Nastawiane parametry instalacji i regulacji
- Ograniczenie minimalnej i maksymalnej wartości zadanej
- Podświetlany wyświetlacz
Wybór aplikacji:
- układ 2-rurowy
- układ 2-rurowy z nagrzewnicą elektryczną
- układ 2-rurowy z ogrzewaniem grzejnikowym/podłogowym
- układ 4-rurowy
- układ 2-stopniowego ogrzewania lub chłodzenia

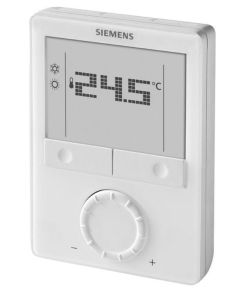

Siemens RDG400KN
Pomieszczeniowy regulator temperatury z komunikacją KNX
Do instalacji ogrzewania i chłodzenia w systemach VAV
•Komunikacja z wykorzystaniem magistrali KNX (tryb S i tryb LTE)
•Podświetlany wyświetlacz
•Regulacja PI / P
•Wyjście VAV box / przepustnicy: sterowanie 0...10 V DC/3-stawne
•Wyjście nagrzewnicy / chłodnicy: sterowanie ON/OFF, PWM lub 3-stawne /0..10 V DC
•Opcja inwersji sygnału wyjściowego (0...10 V DC 10...0 V DC)
•2 wielofunkcyjne wejścia dla styku karty magnetycznej, wyniesionego czujnika temperatury, itp...
•Tryby pracy: Komfort, Ekonomiczny i Ochrona
•Regulacja zależna od temperatury powietrza w pomieszczeniu lub powietrza powrotnego
•Optymalizacja pracy wentylatora nawiewowego: wejście 0...10 V DC dla sygnału zwrotnego położenia przepustnicy
•Automatyczne lub ręczne przełączanie ogrzewanie / chłodzenie
•Ograniczenie minimalnej i maksymalnej wartości zadanej temperatury w pomieszczeniu
•Ograniczenie minimalnego i maksymalnego sygnału przepływu powietrza
•Ustawiane parametry uruchomienia i regulacji
•Uruchomienie za pomocą programu Synco ACS700, pakiet ETS3 Professional lub lokalnego interfejsu HMI regulatora
•Integracja do systemu Synco

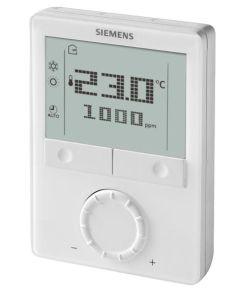

Siemens RDG405KN

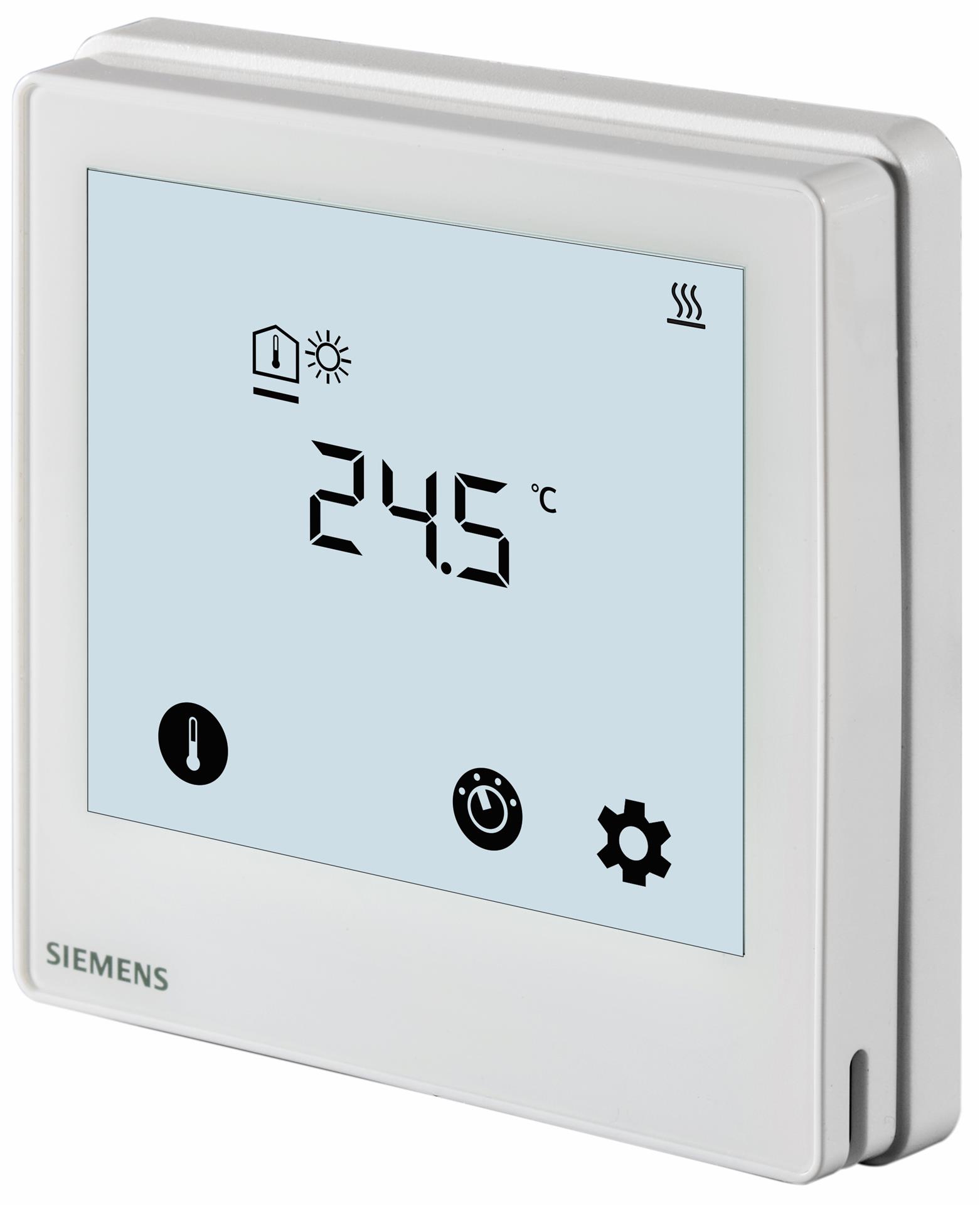

Siemens RDD810KN
Sterowanie temperaturą pomieszczenia za pomocą wbudowanego czujnika temperatury lub zewnętrznego czujnika temperatury pomieszczenia.
•Wybór trybu pracy za pomocą ekranu dotykowego.
•Tymczasowe przedłużenie trybu komfortowego.
•Wyświetlanie aktualnej temperatury w pomieszczeniu lub wartości zadanej w °C i/lub °F.
•Ograniczenie minimalnej i maksymalnej wartości zadanej temperatury pomieszczenia.
•Funkcja blokady klawiszy: odblokowanie, całkowita blokada oraz blokada wartości zadanej.
•2 wejścia multifunkcyjne, dowolnie konfigurowalne do:
−Kontaktu okiennego
−Czujnika obecności
−Zewnętrznego czujnika temperatury pomieszczenia lub temperatury powrotu
−Wejścia alarmowego
−Monitorowania stanu czujnika temperatury lub stanu przełącznika
•Ograniczenie temperatury ogrzewania podłogowego.
•Przywracanie ustawień fabrycznych dla uruchomienia i parametrów sterowania.
•Funkcja kreatora do łatwego uruchomienia poprzez HMI.
•Szyna KNX (zaciski CE+ i CE-) do komunikacji z Synco 700 lub innymi urządzeniami kompatybilnymi z KNX.
•Wyświetlanie godziny za pośrednictwem szyny KNX.
•Wyświetlanie temperatury zewnętrznej za pomocą szyny KNX na stronie INFO.
•Harmonogram czasowy i centralne sterowanie wartościami zadań poprzez szynę KNX.
•W przypadku zastosowania kontrolera Synco RMx7xx, sygnał zapotrzebowania na energię z termostatu jest wykorzystywany do optymalizacji dostaw energii.

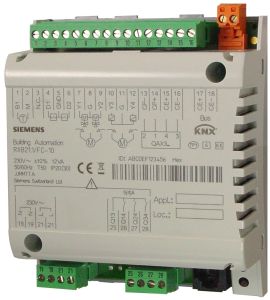

Siemens RXB21.1FC10
Regulatory pomieszczeniowe
do aplikacji z klimakonwektorami z komunikacjąprzez magistralę Konnex (tryb S-mode i LTE)
Regulatory pomieszczeniowe RXB21.1 i RXB22.1 są stosowane do regulacji temperatury w pojedynczych pomieszczeniach.
•Do klimakonwektorów 2-rurowych lub 4-rurowych, z przełączaniem lub bez
•Regulacja PI
•Komunikacja przez magistralę Konnex (tryb S-mode i LTE)
•Integracja z systemem automatyki budynku DESIGO poprzez PX KNX
•Integracja z systemem Synco
•Sterowanie termicznymi siłownikami zaworów sygnałem 24 V AC PDM ,sterowanie 3-stawne siłownikiem zaworu 24 V AC i siłownikiem przepustnicy powietrza lub nagrzewnicami elektrycznymi
•Wykorzystanie zaworów z siłownikami podłączonymi do magistrali KNX / EIB
•Beznapięciowe styki przekaźnikowe do sterowania wentylatorami i nagrzewnicami elektrycznymi
•Uruchamianie przy pomocy oprogramowania ETS3 Professional, Synco ACS lub „HandyTool”
•Napięcie robocze 230 V AC
•Wtyki podłączeniowe z zaciskami śrubowymi
Siemens RXB24.1FC
Regulator pomieszczeniowy
do aplikacji ze stropami chłodzącymi i grzejnikami CC-02zkomunikacjąprzez magistralę Konnex (tryb S-mode i LTE)
Regulator pomieszczeniowy RXB24.1 jest stosowany do regulacji temperatury w pojedynczych pomieszczeniach.
•Do stropów chłodzących i grzejników
•Regulacja PI
•Komunikacja przez magistralę Konnex (tryb S-mode i LTE)
•Integracja z systemem automatyki budynku DESIGO poprzez PX KNX
•Integracja z systemem Synco
•Sterowanie termicznymi siłownikami zaworów sygnałem 24 V AC PDM ,sterowanie 3-stawne siłownikami zaworów 24 V AC
•Wykorzystanie zaworów z siłownikami podłączonymi do magistrali KNX / EIB
•Uruchamianie przy pomocy oprogramowania ETS3 Professional, Synco ACS
lub „HandyTool”
•Napięcie robocze 230 V AC
•Wtyki podłączeniowe z zaciskami śrubowymi

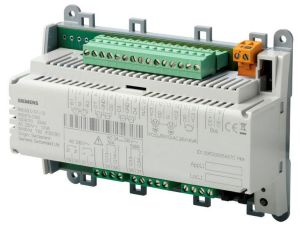

Siemens RXB39.1FC
Regulator RXB39.1 służy do regulacji temperatury w pojedynczych pomieszczeniach.
- Do klimakonwektorów 2- i 4-rurowych z przełączaniem lub bez
- Regulacja PI
- Komunikacja przez magistralę KNX
- Integrowany z systemem automatyki i zarządzania budynkiem Desigo poprzez PX KNX
- Sterowanie siłownikami zaworu i przepustnicy powietrza, wentylatorem (EMC) i nagrzewnicą elektryczną sygnałem 0...10 V DC
- 2 bezpotencjałowe styki przekaźnikowe do załączania wentylatora i nagrzewnicy elektrycznej
- Uruchamianie przy pomocy ETS Professional, narzędzia "HandyTool" QAX34.3 lub Synco ACS
- Napięcie zasilające 230 V AC
- Wtyczki podłączeniowe z zaciskami śrubowymi
